Fatal1ty X99 Professional Gaming i7

メーカー： ASRock
製品名： Fatal1ty X99 Professional Gaming i7
型番： Fatal1ty X99 Professional Gaming i7
発売時期： 2016年7月22日
予想市場価格： 35,980円前後（税別）
製品情報URL： http://www.asrock.com/mb/Intel/Fatal1ty X99 Professional Gaming i7/index.jp.asp

• ASRock Super Alloy 採用
• サポートCPU：Intel Corei7,Xeon 18-Core Processors (Socket 2011-3)
• 12 個のデジタル制御パワーフェーズ搭載
• 4 チャンネルDDR4 3300+(OC)サポート
• PCIe 3.0 x16 スロット×3、PCIe 2.0 x1 スロット×2
• 3Way CrossFire、3Way SLI をサポート
• Audio チップ：7.1 CH HD Audio (Realtek ALC1150 Audio Codec)
• デコーダー：Creative SoundBlaster Cinema3
• I/F：10 SATA3, 1 SATA Express, 2 Ultra M.2(PCIe Gen3 x4 & SATA3)
• 2 USB 3.1 10Gb/s (1 Type-A + 1 Type-C), 8 USB 3.0 (4 Front, 4 Rear)
• デュアルIntel Gigabit LAN 搭載
• ULTRA M.2×2 レーン
• WI-FI：802.11a/b/g/n/ac

▲PCIe Gen3 = PCI express 3.0

Fatal1ty Z170 Professional Gaming i7

• ASRock スーパーアロイ
• ゲーミングのための武装 - CPU 電源 / メモリ / VGA カード / 冷却 / インターネット / オーディオ
• 第 6 世代 Intel® Core™ プロセッサーに対応 (ソケット 1151)
• DDR4 3866+(OC)
• 4 PCIe 3.0 x16, 1 PCIe 3.0 x1, 1 PCIe 2.0 x1, 1 ハーフサイズ mini-PCIe
• グラフィックス出力オプション: DVI-D, HDMI, DisplayPort 1.2
• デジタル電源, 12 電源フェーズ設計
• NVIDIA® Quad SLI™, AMD 3-Way CrossFireX™
• 7.1 チャンネル HD オーディオ (Realtek ALC1150 オーディオコーデック), Purity Sound™ 3 & DTS Connect
• 10 SATA3, 3 SATA Express, 3 ウルトラ M.2
• 2 USB 3.1 10Gb/s (1 Type-A + 1 Type-C), 8 USB 3.0 (前面に 4 個、背面に 4 個)
• 8 USB 2.0 (前面に 6 個、背面に 1 個, 1 Fatal1ty マウス ポート)
• 完全なスパイク保護に対応, ASRock ライブ更新と APP ショップ

▲映像出入力とは

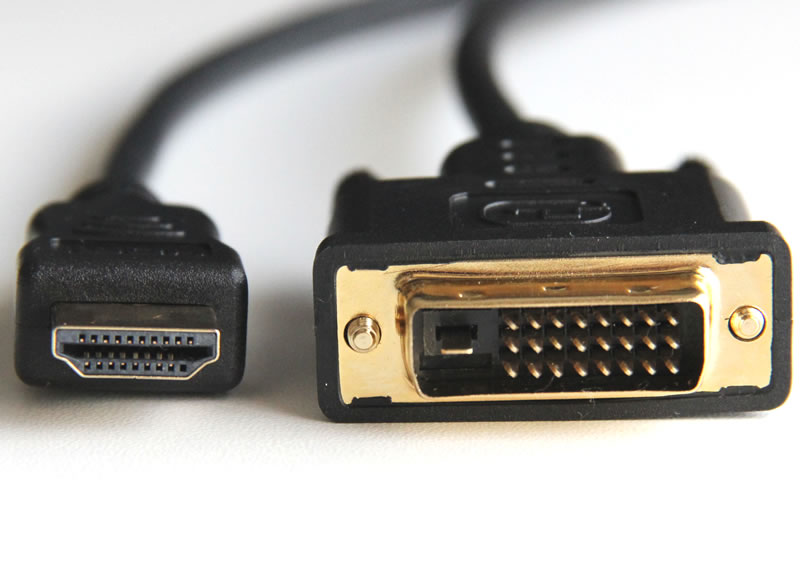

▲HDMI-DVI変換ケーブルの様子（左：HDMI 右：DVI）HDMIをディスプレイに、DVIをPCのビデオカードに接続する場合に用います。







▲（VGA / ﾋﾞﾃﾞｵｶｰﾄﾞ / ｸﾞﾗﾌｨｯｸｶｰﾄﾞ）GTX 1080 の場合は上のとおりです。
GTX 1080＝ DisplayPort 1.4 = 3、HDMI 2.0b = 1、デュアルリンクDVI = 1
HDMI 2.0b＝4KだけではなくフルHD解像度でもHDR表示を可能にする拡張仕様のこと
DisplayPort 1.4では，HDMI 2.0a＆bと同様にHDR対応を果たすだけでなく，1本のケーブルで「8K」こと7680×4320ピクセル解像度の映像を30fps伝送可能になり，2本束ねれば60fps伝送もできるようになった。さらに4Kの3840×2160ピクセルを120fpsで伝送できるようにもなっているので，スペック面ではHDMI 2.0a＆bよりも一段上となる。


▲PCIe / PCI express = PCI-SIGによって策定された、I/Oシリアルインタフェース（拡張バスの一種）

• PCI Express 1.1 (Gen1)は 1レーンあたり2.5Gbps（そのうちデータ転送に使われるのは80%）
• PCI Express 2.0 (Gen2) は1レーンあたり5.0Gbps
• PCI Express 3.0 (Gen3) は1レーンあたりの実効データ転送速度は片方向1.0Gbyte/secで双方向2.0Gbyte/sec

PCI Express 3.0の場合にポートは規格上最大32レーンまで束ねられるので、1ポートの最大の実効データ転送レートは片方向32Gbyte/sec、双方向64Gbyte/secである。
PCI Express 3.0以降では#物理レイヤの帯域をGbps（ギガビット毎秒）ではなくGT/s（ギガトランスファ毎秒）で表記することが多くなった。

• PCI Express x16は、バススロットに用いるコネクタの物理的長さが従来のAGP（やPCI）のそれに近いことから、AGPに代わるビデオカードのインタフェースとして利用されている
• ノートパソコンなどでは、内蔵の無線LANボード用に、mini PCI Express端子が搭載されていることが多く、 この端子には、PCI Express(x1)とUSB2.0の信号配線がある。 (※端子形状は同一であるが、mSATA端子とは信号線に互換性はないので、相互の規格での利用は不可。)

▲SATA（ｼﾘｱﾙATA / Serial ATA）= ハードディスク、SSDや光学ドライブを接続する為のインタフェース規格
